Как рассчитать теплый пол для лоджии

В данной статье мы рассмотрим, можно ли обогреть лоджию только за счет электрического теплого пола и какие должны быть выполнены условия для достижения комфортной температуры пола и воздуха в помещениях данного типа.

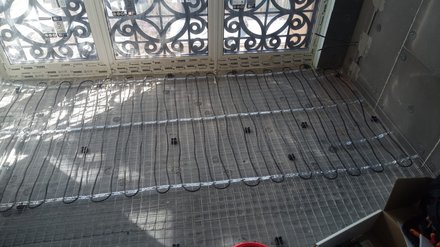

Кабельный обогрев, теплый пол на лоджии

Как известно, балконы или лоджии имеют высокие теплопотери даже с учетом хорошей теплоизоляцией внешних ограждающих конструкций даже при наличии остекления с многослойным стеклопакетом. Большие потери тепла связаны в первую очередь с большой площадью остекления.

Если посмотреть в справочнике характеристики двухкамерного стеклопакета, то мы увидим, что его среднее сопротивление теплопередаче будет около 0.5 (м2 х С / Вт), что при разнице температур 50С (снаружи -25 С, внутри +25 С) будет означать потери тепла 100 Вт с 1 м2 остекления.
Для сравнения, через стену (1 м2), утепленную 10 см слоем пенополистирола (0.003 Вт / м х С), потери составят не более 15 Вт.

Для расчета полных теплопотерь возьмем усредненно, например, хорошо утепленную изолированную от других помещений лоджию 5м х 1м с высотой потолка 3м и остеклением 5м х 1.2м.
Получается, что 375Вт будет терятся через внешние стены, пол и потолок а 600Вт через остекление. Итого 975Вт.

Нужно учесть, что на балконе или лоджии отсутствует батарея центрального отопления, так как ее установка в таких помещениях запрещена. Таким образом получается, что для устройства электрического теплого пола, который будет единственным источником тепла в данном помещении, необходимо будет заложить нагревательный кабель мощностью не менее 975Вт на всей площади пола (5м2). То есть, в данном случае необходимая нам удельная мощность равна 195 Вт/м2 и это нужно учесть при подборе нагревательного кабеля для теплого пола.

Если взять стандартную линейку двухжильных экранированных нагревательных кабелей ДЕВИ Flex-18T, которые имеют погонную мощность 18Вт/м (при напряжении 230В), то ближайшим по необходимой мощности будет кабель 1075 Вт (980 Вт при напряжении в сети 220В), имеющий длину 59м. Теперь зная обогреваемую площадь пола и длину нагревательного кабеля, можно определить шаг укладки: 5м2 / 59м х 100 = 8.5см

Конструкция теплого пола для лоджии

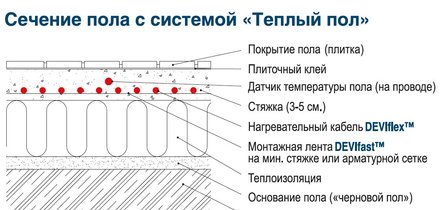

Послойная конструкция пола при кабельном обогреве лоджии

Как правило, послойная конструкция теплого пола выглядит следующим образом:

  • 1 - ровное бетонное основание
  • 2 - теплоизолятор (пенополистирол, желательно толщиной 10см)
  • 3 - арматурная сварная сетка, приподнятая на проставках
  • 4 - смонтированный на сетке с расчетным шагом нагревательный кабель
  • 5 - цементная стяжка, толщиной не менее 3см
  • 6 - слой плиточного клея
  • 7 - керамическая плитка (керамогранит, мрамор, гранит)

Нужно всегда помнить, что нагревательный кабель не должен лежать непосредственно на теплоизоляторе, иначе может произойти перегрев и выход кабеля из строя.

Наиболее подходящие типы нагревательных кабелей для установке на застекленной лоджии или балконе:

Бывает так, что в пол уже заложена достаточная теплоизоляция, а сверху имеется ровная цементная стяжка. Тогда для уменьшения высоты подъема уровня пола можно использовать тонкие нагревательные маты повышенной удельной мощности РИДАН TF-200, на которые с помощью плиточного клея сразу укладывается плитка.

Стоит отметить, что выбор напольного покрытия с плохой теплопроводностью (паркет, ламинат, инженерная доска, ковролин) снизит эффективность обогрева.

В зону обогрева обязательно закладывается датчик температуры пола, подключенный к терморегулятору. Сам терморегулятор, в свою очередь, должен иметь ещё встроенный датчик температуры воздуха. Таким образом, одновременно ограничевается максимально допустимая температура пола и контролируется комфортный температурный режим в помещении.

Ниже приведены некоторые подходящие модели терморегуляторов:

Можно ли использовать инфракрасные пленочные теплые полы на лоджиях и балконах

Теоретически, с помощью инфракрасных пленочных полов можно обогреть лоджию. Но мы этого делать не рекомендуем, и вот почему:
Несмотря на привлекательно низкую себестоимость и кажущуюся простоту монтажа, пленку использовать небезопасно.
В греющей пленке отсутствует защитный экран, поэтому есть риск поражения электрическим током в случае повреждения пленки.
Пленка обладает низкой адгезией. Если сразу на пленку уложить с помощью плиточного клея плитку, то пол получиться плавающим, а если на пол уронить что-нибудь, то плитка может отскочить или треснуть.
Большинство плиточных клеев и растворов для изготовления стяжек имеют щелочную среду. В процессе воздействия такой среды, со временем ПЭТ пленка может разрушиться. В лучшем случае все закончится утечкой тока на землю и срабатыванием дифавтомата, а в худшем коротким замыканием или искрением.
Как показывает практика, срок службы пленочного теплого пола в разы меньше чем у кабельного из-за деградации углеродного резистивного слоя в процессе работы.
Если сравнивать пленочный теплый пол с кабельным, то сэкономить электроэнергию не получится, так как по закону сохранения энергии и в том, и в другом случае вся электрическая энергия в итоге преобразуется в тепловую.
Говорить об ИК излучении греющей пленки можно только, если она используется открыто. Любые мыслимые покрытия пола непрозрачны для ИК излучения рассматриваемого диапазона. Поэтому, нет разницы, будь то пленочный пол или кабельный. И в том и вдругом случае - это «обычное» тепловое излучение, которое присуще всем твердым (жидким) телам, нагретым до температуры выше абсолютного нуля.

Как быстро и без ошибок рссчитать теплый пол на лоджии

Для автоматического подбора необходимого оборудования можно воспользоваться онлайн расчетом теплого пола, задав в форме соответствующие параметры.
А для более точного расчета с учетом всех нюансов лучше обратиться к нашим специалистам по телефону +7 (495)981-36-46.
Кроме грамотного расчета и приобретения у нас необходимого оборудования, Вы может заказать монтаж кабельной системы обогрева.
Выезд на замер в пределах МКАД - бесплатный. Вызвать специалиста

Автор статьи - Пчелкин Е.А., опубликовано 23.12.2024г.
