Проверка нагревательного кабеля теплого пола

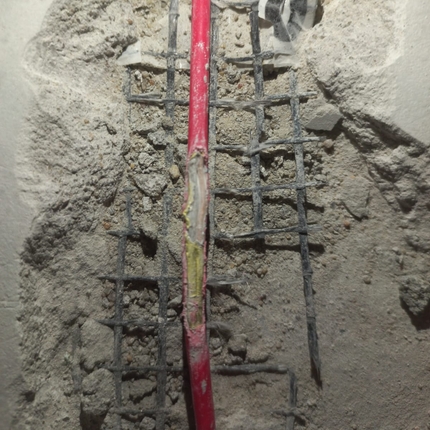

Иногда, при проведении ремонтных работ нагревательный кабель теплого пола повреждается. Это может произойти по разным причинам, например, в результате сдавливания от падения на открытый нагревательный кабель тяжелого предмета. Часто встречаются порезы изоляции от острых предметов. В случае, если кабель перерезан полностью, необходимость его ремонта очевидна. А когда кабель имеет лишь сдавленную изоляцию, либо нарушение внешней изоляционной оболочки, часто возникают вопросы. А нужно ли с этим что-то делать?
Проверка нагревательного кабеля путем его включения поможет лишь грубо оценить его целостность. Кабель может нагреваться при проверке, но откажет, например, через месяц после того, как начнет эксплуатироваться теплый пол. Наиболее надежный метод оценки работоспособности кабеля теплого пола - его проверка с помощью таких приборов, как омметр и мегаомметр. Первый используется для проверки целостности нагревательных жил, а второй - для оценки сопротивления изоляции. Показания приборов необходимо сопоставить с паспортными характеристиками нагревательного кабеля и общими требованиями, которые указаны в ПУЭ.
Если измеренные параметры не вписываются в допустимые для нормальной эксплуатации пределы, либо нарушена изоляция, то необходимо произвести ремонт кабеля теплого пола. Если место повреждения неизвестно, то следует для начала его найти. Подробнее о поиске повреждения можно ознакомиться здесь.
Ошибки при ремонте нагревательного кабеля теплого пола
В нашей практике часто встречаются такие случаи, как выход из строя нагревательного кабеля после неквалифицированного ремонта. Анализ таких случаев показывает, что соединения выполнены неправильным способом, либо нарушена технология ремонта. На что стоит обратить особое внимание? Во-первых, соединения нагревательных жил запрещено выполнять путем скрутки и пайки, иначе, проблем с кабелем в скором времени не избежать. Во-вторых, соединение жил и кабель в целом должны находится в герметичной изоляции (IP68), поэтому при ремонте нагревательного кабеля запрещено применять изоленту и обычные термоусадочные трубки.

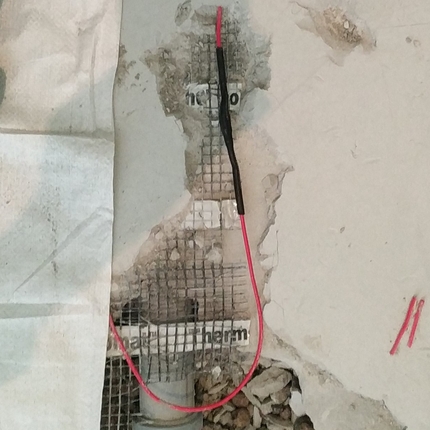

Как правильно произвести ремонт кабеля теплого пола
Для разных типов нагревательных кабелей и матов теплого пола, как правило, выпускаются свои ремкомплекты. Чтобы правильно произвести ремонт кабеля теплого пола, соединения нагревательных жил осуществляются путем опрессовки специальных гильз с помощью предназначенного для этого инструмента (пресс-клещи). Использование непредназначенного для опрессовки гильз инструмента (например, плоскогубцы) может привести в будущем к нарушению контакта в месте соединения и, как следствие, к неработоспособности нагревательного кабеля. Герметичная изоляция выполняется с помощью наполненных термоклеевым составом трубок определенного диаметра, которые надежно усаживаются при нагревании до определенной температуры, заполняя клеевым содержимым внутреннее пространство. Важно соблюдать температуру установки трубок, так ка при завышенной температуре происходит разрушение и растрескивание материала, а при заниженной - не достигается полная герметичность соединения.
Проверка нагревательного кабеля после ремонта

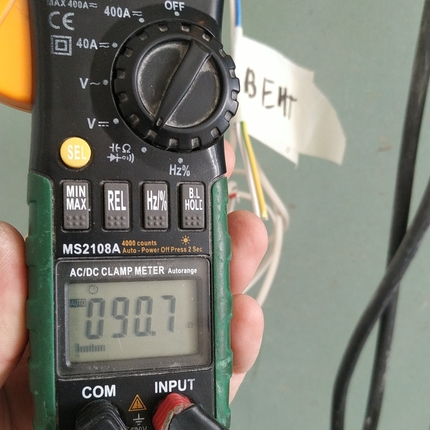

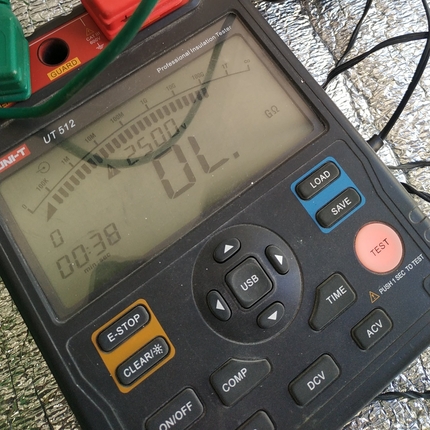

После установки ремонтной муфты необходимо произвести замеры. Во-первых, проверить омическое сопротивление нагревательных жил, а во-вторых, замерить сопротивление изоляции нагревательного кабеля. Если все параметры в норме, то на нагревательный кабель можно подать напряжение и замерить рабочий ток, который должен соответствовать номинальному, исходя из паспортной мощности данного кабеля. Номинальный ток, потребляемый кабелем можно рассчитать так: J(ток, А) = W(мощность, Вт) / U(напряжение, В). Сопротивление изоляции исправного нагревательного кабеля, обычно, превышает 10 Гом. Если производитель не указал в паспорте на кабель допустимое сопротивление изоляции, то, любом случае, минимальное сопротивление изоляции кабеля, согласно ПУЭ, должно быть не менее 1 Мом
Что нельзя делать с соединительной муфтой нагревательного кабеля

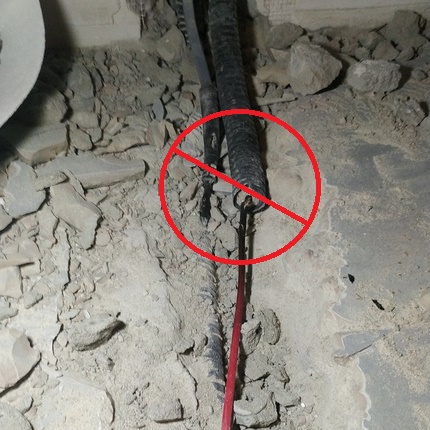

Все соединительные муфты нагревательного и силового кабеля запрещается изгибать и растягивать, так как это может привести к разрыву соединения. Нельзя сдавливать соединительную муфту кабеля, иначе может произойти повреждение изоляции и, как следствие, короткое замыкание или утечка тока на землю. Также, стоит заметить, что муфта нагревательного кабеля должна находиться в среде с хорошей теплопроводностью, например, в бетоне или плиточном клее. Если соединительную муфту разместить в среде с плохой теплопроводностью (например, в гофротрубе, в газобетоне, гипсе, в слое теплоизолятора, в пустотелой стене), то она из-за перегрева может выйти из строя.
Заявка на ремонт кабеля теплого пола
Получить исчерпывающую консультацию по поводу ремонта нагревательного кабеля, а также сделать заявку на ремонт можно по телефону: +7(495)981-36-46 |
