Система кабельного обогрева кровли

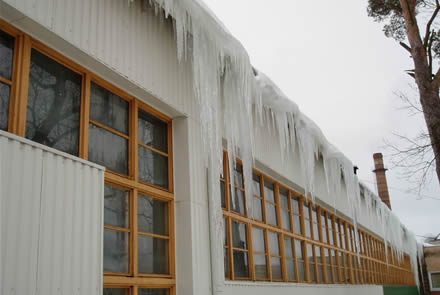

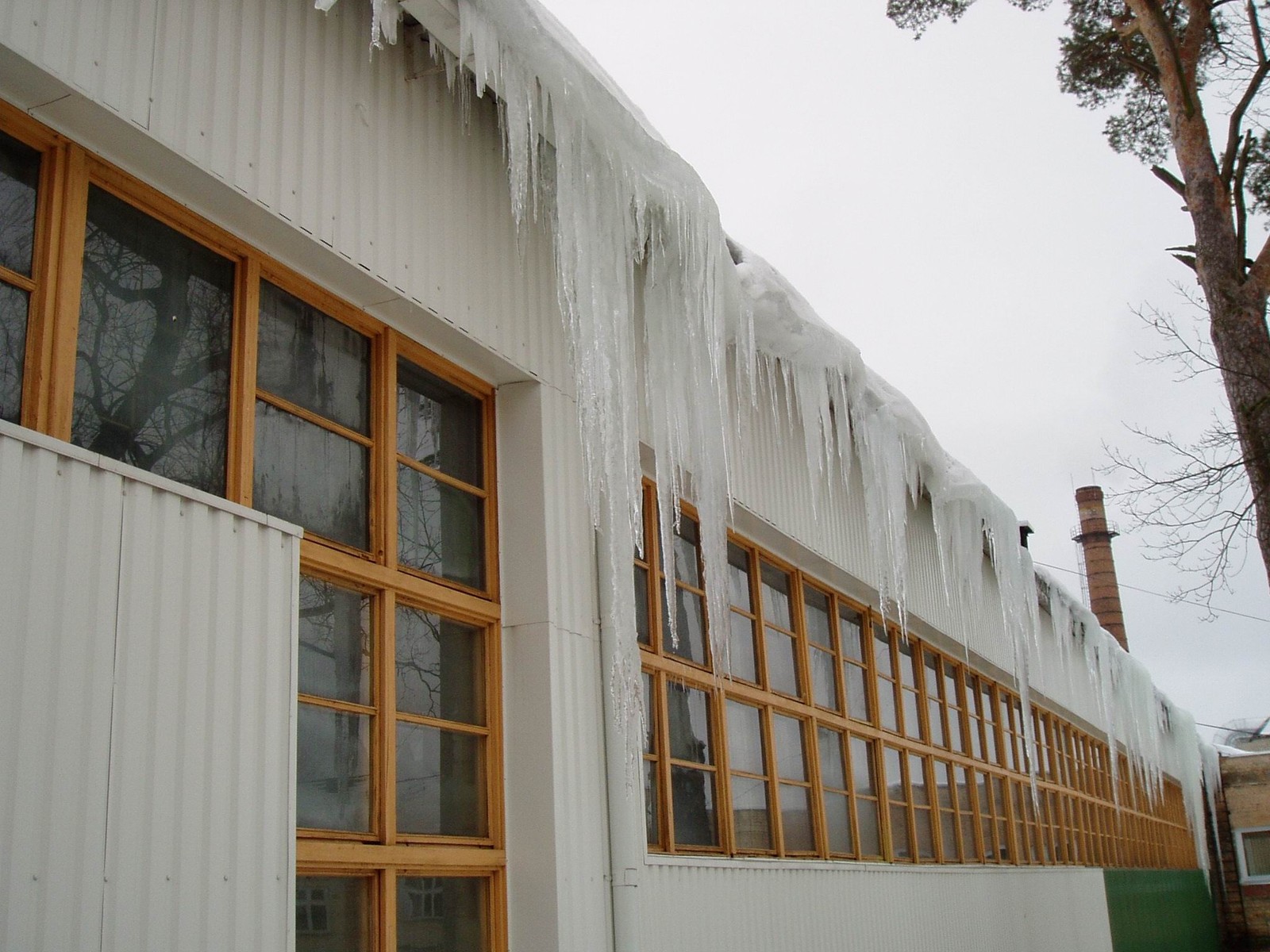

Крыша без обогрева кровли

В былые времена уже в марте на директорских совещаниях ставился вопрос о подготовке к зиме. И это было мудро, так как в условиях нашего короткого лета успеть подготовиться к наступлению ненастья и зимних холодов времени только-только хватало. В условиях демократии и рыночной экономики климат не изменился, о чем нередко забывают нынешние хозяйственники. В результате самые необходимые работы для подготовки к зиме зданий и сооружений нередко проводятся в последний момент и в «пожарном» порядке.

Одной из таких работ является подготовка к зиме крыш зданий, в частности оборудования системы обогрева крыш, не допускающей образования льда в водосточных желобах и трубах, а значит и образования сосулек.

Монтаж систем обогрева кровли требует не только грамотного подхода и профессионализма, которыми обладают монтажники Группы компаний "КПД", но и соответствующих погодных условий. Именно поэтому теплые летние месяцы — самое время для установки систем снеготаяния.

Системы защиты крыш от наледи устанавливаются довольно давно, во всяком случае датская фирма DEVI имеет в этом отношении многолетний положительный опыт, который успешно применяется ее российскими дилерами на многих зданиях как в Москве, так и по всей территории России.

Стоит только напомнить, что нагревательные кабели DEVI обогревают кровлю Московской Городской Думы, женского монастыря в Шамордино, установлены на крыше заводского здания Кандалакшского алюминиевого завода. Этот короткий перечень просто показывает, в каких разных климатических условиях может надежно работать система антиобледененя. И это далеко не весь перечень объектов с такими системами обогрева кровли, установленными специалистами Группы компаний "КПД".

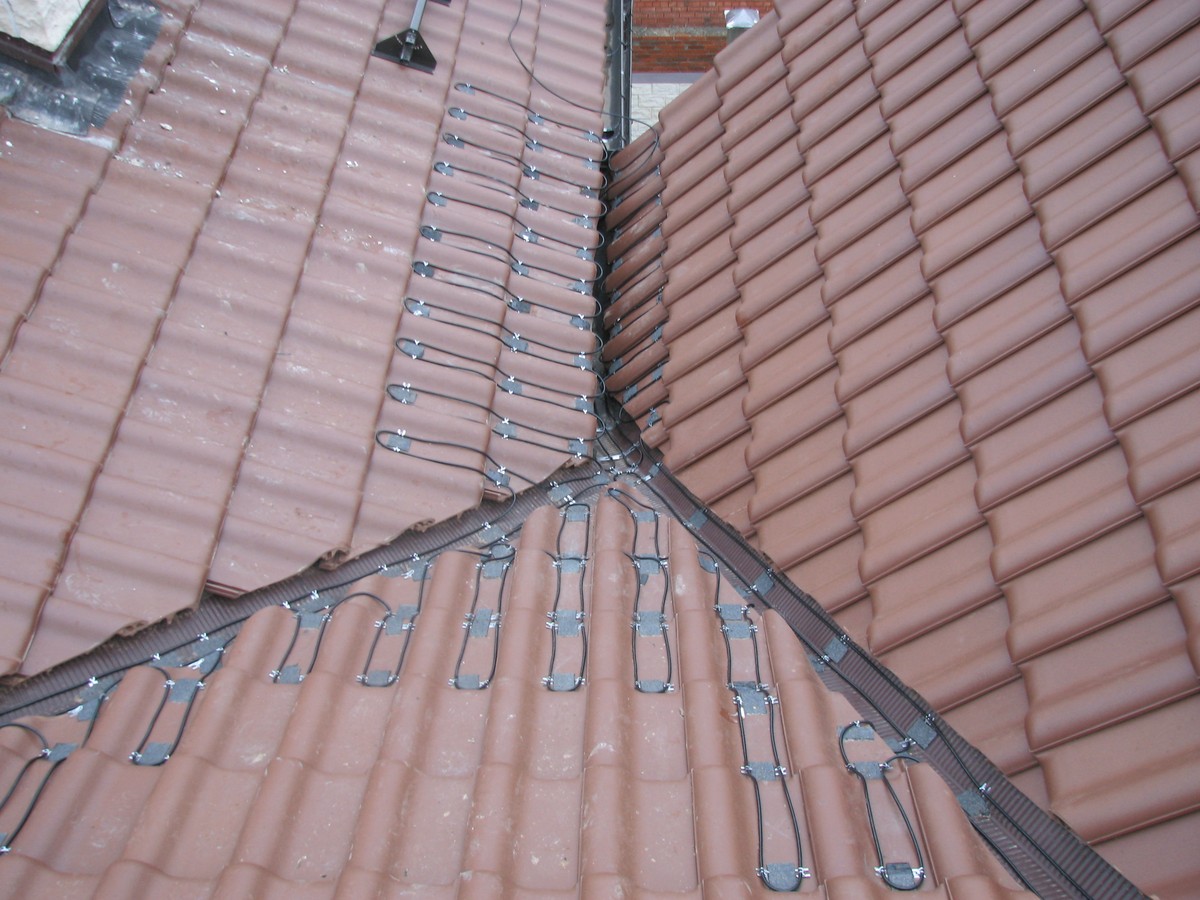

Наиболее часто приходится обогревать водосточные желоба и трубы, а в случае сложной конструкции крыши еще ендовы и те поверхности, где образуются «карманы», в которых может скапливаться снег. Самое большое количество неприятностей обычно доставляют кровли с плохой теплоизоляцией — так называемые "теплые крыши". Такие крыши в течение всей зимы остаются влажными, их водостоки забиваются льдом, а на кромке крыши вырастают гигантские сосульки.

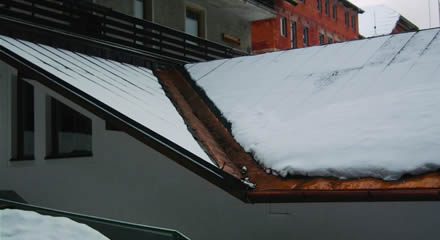

Обогрев водостоков

Обычно для нормальной работы системы обогрева кровли необходима мощность около 360-400 Вт/м кв. Эта величина подтверждается соответствующими расчетами на основе существующих СНиП. Если кабель уложен так, как указано выше, то минимальная температура, при которой система снеготаяния еще способна стартовать, составляет около —10°С (имеется в виду теплая крыша). В этом случае приходится устраивать достаточно широкие обогреваемые дорожки, ширина которых зависит от конструкции конкретной крыши. Обычно это 4-6 ниток кабеля, проложенных с интервалом в 5 см. Хотя, иногда этого бывает недостаточно, так как край крыши может быть вынесен далеко за пределы стены и тогда лед начинает активно образовываться еще и на этом свисающем краю. В этом случае приходится устраивать капельник, проложив по краю крыши, в месте стекания воды с него, нитку кабеля.

Для защиты кабеля от сходящих масс снега его закрывают сверху защитным листом, изготовленным из того же кровельного материала. Это наилучшее решение, так как кабель в таком случае защищен не только от механических воздействий, но и от возможного загрязнения мусором, таким как листва, хвоя и обычная пыль, нарастающая на кабеле наподобие снежного кома, что затрудняет теплоотдачу и может привести к выходу из строя кабельной системы.

Другим способом защиты кабеля от масс снега является установка на крыше специального снегоотбойника, который призван предотвратить лавинообразное сползание масс снега на край крыши.

Часто встречаются кровли, оборудованные водосточными желобами. Если угол наклона кровли таков, что не способствует скапливанию большой массы снега, то в этом случае необходимо обеспечить только обогрев желобов. Стандартный желоб размером 100 мм достаточно надежно обогревается 2мя — 4мя нитками кабеля. Если же крыша пологая, то снег постепенно смещается вниз и скапливается на краю крыши. В какой-то момент вся эта масса снега резко падает и сметает на своем пути желоба и трубы. Чтобы этого избежать, необходимо для каждой кровли подбирать свою систему антиобледенения.

Особо приходится оговаривать обогрев водосточных труб — эта задача не так проста, как кажется на первый взгляд. Дело в том, что теплопотери в водосточных трубах определяются как сумма теплопотерь, зависящих от разных факторов. Так, температура в водосточной трубе непостоянна за счет перепада высот; сказывается также и постоянное наличие воздушных потоков, которые интенсивно ее охлаждают. Вода, стекающая по водосточной трубе, активно теряет тепло и может намерзать в ее нижней части — именно там и начинает образовываться ледяная пробка, которая затем постепенно растет вверх. Это обуславливает дополнительные сложности при устройстве обогрева водосточных труб — приходится увеличивать мощность обогрева водосточной системы в нижней части трубы, укладывая там дополнительный виток кабеля.

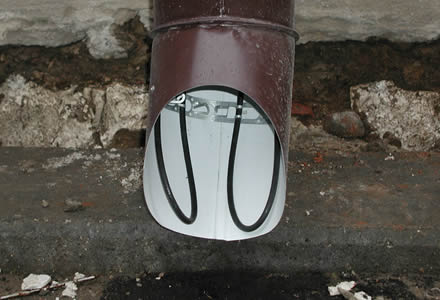

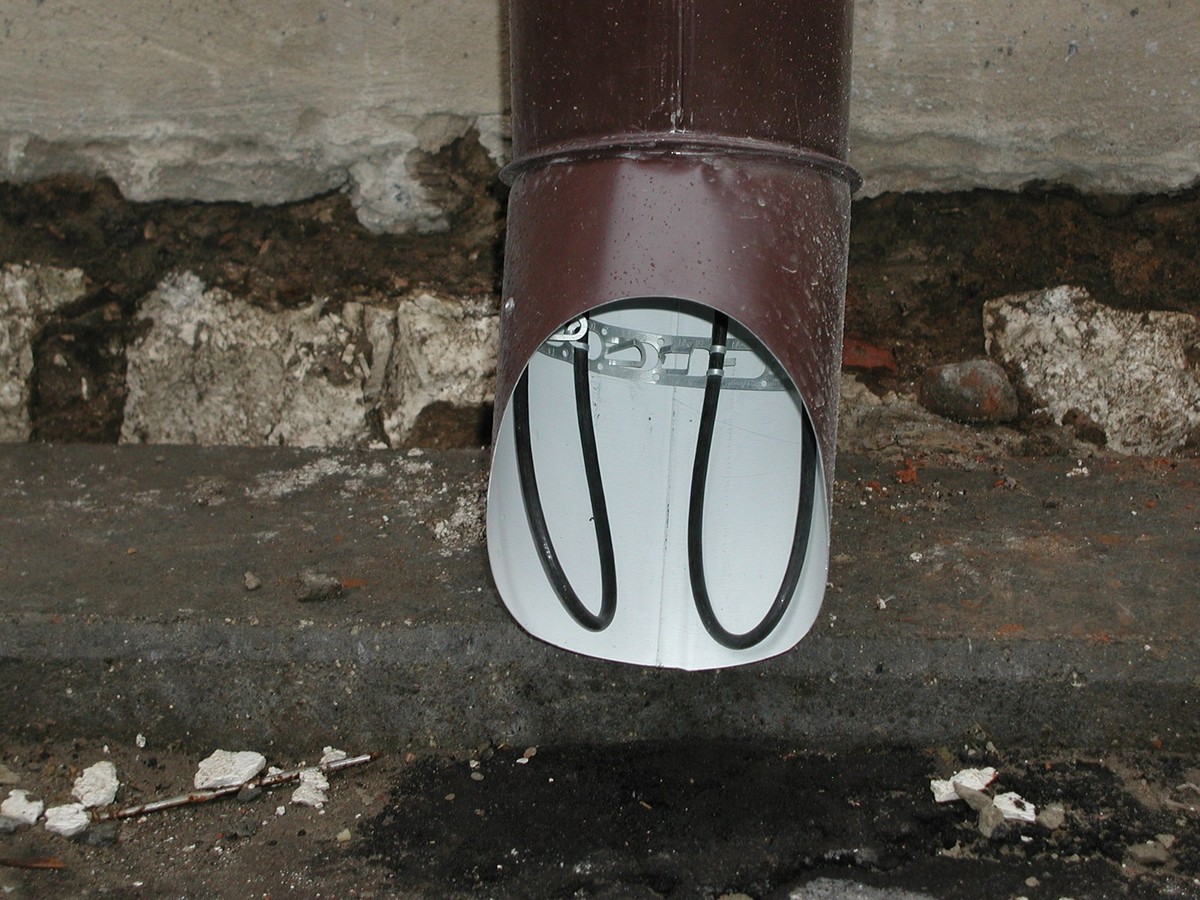

Обогрев водосточной трубы

Это самые общие соображения по устройству обогревательной системы крыш и водостоков. Они только показывают, что устройство таких систем антиобледенения достаточно сложно, тем более что каждая кровля имеет свой «характер» и нуждается в индивидуальном подходе. Совершенно ясно, что подход должен быть не только индивидуальным, но и профессиональным — ошибки проектирования устраняются с большими трудностями.

Системы обогрева кровли состоят из стандартных элементов, которые выпускаются фирмой DEVI массовым тиражом. Главным составляющим элементом обогревательной системы крыш является нагревательный кабель, который укладывается везде, где возможно образование льда. Для этого применяется в основном кабель DTCE-30, имеющий повышенную удельную мощность в размере 29 Вт/м.пог. Эти кабели, как и все кабели фирмы DEVI, имеют защитный экран. Двухжильный кабель DTCE-30 имеет повышенную стойкость к ультрафиолету и атмосферным осадкам. Кроме того, для кровельных антиобледенительных систем фирма Raychem (США) выпускает специальные кабели постоянной мощности 30Вт/м: GM-2CW и GM-4CW (техническая информация здесь->>) - с фторопластовой внутренней изоляцией и УФ-стойкой внешней оболочкой.

Кабели закрепляются на обогреваемых поверхностях с помощью различных крепежных элементов, которые также поставляются фирмой DEVI. В связи с тем, что они обладают достаточной механической прочностью, их можно смело подвешивать в водосточных трубах длиной до 5 м, не используя дополнительных креплений. При более длинных трубах кабели необходимо подвешивать с помощью троса или цепи. Важным требованием к тросу является его нерастягиваемость — этим свойством обладают лишь некоторые виды полимерных тросов, поэтому лучше и надежнее использовать стальные тросы.

Наиболее надежным и удобным является блок управления на основе терморегулятора devireg 850, который с помощью своих датчиков отслеживает температуру воздуха и влажность обогреваемых поверхностей и лишь при совпадении этих параметров с заданными включает систему обогрева кровли.

При обогреве несложных и небольших крыш применяется терморегулятор devireg 316, который контролирует лишь температуру окружающего воздуха, включая систему обогрева кровли только на то время, когда температура способствует образованию льда — таким образом, мы имеем полуавтоматическую систему управления. В том и другом случаях система надежно выполняет свои функции, и выбор терморегулятора зависит лишь от мощности системы обогрева кровли.

Наряду с обычным нагревательным кабелем в системах обогрева водостоков используются так называемые саморегулирующиеся кабели. Их безусловным достоинством является то, что они нагреваются в зависимости от температуры окружающей среды — чем ниже температура этой среды, тем сильнее греется кабель или его часть. Именно поэтому саморегулирующиеся кабели не боятся локального перегрева, а это значит, что нет такой острой необходимости ежегодно очищать желоба и трубы от листвы и хвои, как в случае с резистивными кабелями. Но у них есть несколько существенных недостатков. Во-первых, такая система снеготаяния в несколько раз дороже. Во-вторых, пусковые токи саморегулирующихся кабелей очень велики, поэтому нужен больший резерв мощности для старта такой системы. В-третих, ресурс у саморегулирующихся кабелей значительно меньше, нежели у резистивных кабелей. Поэтому специалисты Группы компаний "КПД" делая расчет антиобледенительной системы кровли, отдают предпочтение резистивным кабелям в силу их гораздо большей долговечности.

Вообще, защита крыш от наледи — работа комплексная. Вода, стекающая зимой с крыш, должна иметь возможность куда-то уходить, а не намерзать на поверхности земли. Поэтому обогрев канализационных труб и колодцев — вопрос далеко не праздный и ему необходимо уделить должное внимание.

Подключение системы обогрева кровли может производиться как по однофазной, так и по трехфазной схеме. Все зависит лишь от установленной мощности системы. При наличии трехфазного питания на объекте желательно использовать трехфазную схему включения. Это хорошо еще и тем, что часто система состоит из нескольких кабелей, каждый из которых имеет достаточно большую мощность. Выравнивание мощности по фазам позволяет избежать их «перекоса».

В состав электрощиты обычно входит общий автомат защиты линии, устройство защитного отключения — УЗО, терморегуляторы, модульные контакторы, автоматы защиты — свой для каждого кабеля и для системы управления.

Грамотно установленная система обогрева кровли, препятствует не только образованию наледи и сосулек на крышах, но еще и сберегают их покрытие, продляя тем самым срок службы.

Владимир СМИРНОВ
Специалист Группы компаний "КПД"
