DTIR-150 - двухжильные маты DEVIcomfort 150T для теплого пола

DTIR-150 / DEVIcomfort 150T - это нагревательные маты класса "стандарт" фирмы DEVI для установки в ремонтируемые полы для комфортного подогрева без формирования толстой цементной стяжки (непосредственно под напольное покрытие) в основном под плитку с плиточным клеем или мастикой. В 2016 году изменилось название этой серии на DEVIcomfort 150T (вместо DTIR-150). Девимат может применяться при устройстве подогреваемого пола на кухне, в гостиной, прихожей, а также в других отапливаемых помещениях. Поставляется в виде готового двухжильного 4,5 мм диаметром нагревательного кабеля, закрепленного на синтетической сетке шириной 50 см с 4-х метровым соединительным проводником, изготовленным в соответствии с нормативами IEC 800. Маты серии "DEVIcomfort 150T" имеют те же коды, что и "devimat DTIR-150"

Скидка на монтаж теплого пола при заказе нашего оборудования


Скачать инструкцию по установке DTIR-150

Паспорт DTIR-150 / DEVIcofort 150T
Скачать инструкцию devimat

Подробнее о товаре

Официальный прайс-лист DEVI.
Внимание:Только покупая оборудование у нас - официального дилера DEVI, Вы получаете 20 летнюю гарантию производителя!


IEC 800
Двухжильный
220/230V
Вт
Площадь
м2
Цена
руб.
В Корзину
DTIR-150, 0,5х1 м69/750,57812
Акция!
шт
DTIR-150, 0,5х2 м 137/15018883
Акция!
шт
DTIR-150, 0,5х3 м 206/2251,510206
Акция!
шт
DTIR-150, 0,5х4 м 274/300211592
Акция!
шт
DTIR-150, 0,5х5 м 343/3752,513230
Акция!
шт
DTIR-150, 0,5х6 м 412/450314679
Акция!
шт
DTIR-150, 0,5х7 м 480/5253,516317
Акция!
шт
DTIR-150, 0,5х8 м 549/600418207
Акция!
шт
DTIR-150, 0,5х10 м 686/750520475
Акция!
шт
DTIR-150, 0,5х12 м 823/900623058
Акция!
шт
DTIR-150, 0,5х14 м 961/1050725641
Акция!
шт
DTIR-150, 0,5х16 м 1098/1200828161
Акция!
шт
DTIR-150, 0,5х18 м 1235/1350930744
Акция!
шт
DTIR-150, 0,5х20 м 1372/15001033390
Акция!
шт
DTIR-150, 0,5х24 м 1647/18001236162
Акция!
шт


Товар сертифицирован. Цены приведены в условных единицах с учетом НДС и прочих налогов.

Если при монтажых работах Вам случайно повредили мат, то необходим ремонт теплого пола

Конструкция DEVIcomfort 150T / DTIR-150

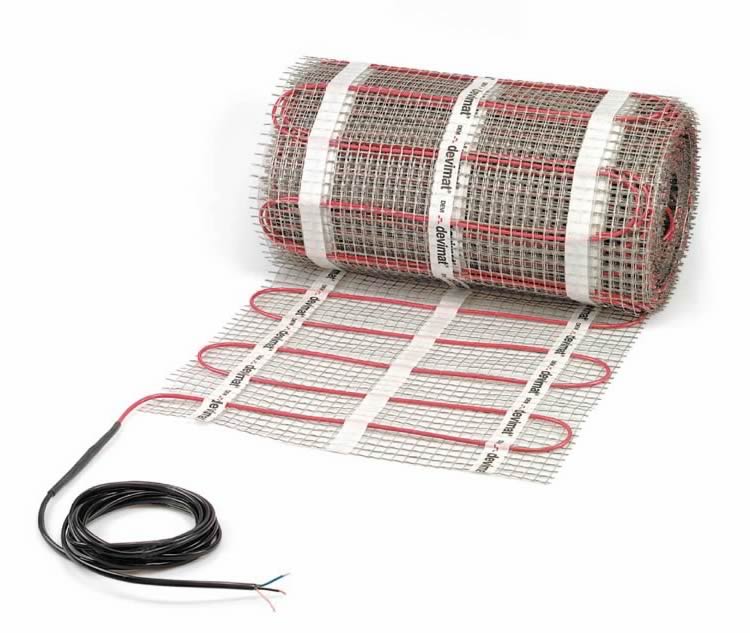

Нагревательные маты DTIR-150 / DEVIcomfort 150T состоят из основы в виде самоклеющейся сетки из стеклопластика с установленным на ней с фиксированным шагом двухжильным экранированным нагревательным кабелем диаметром около 4-4,5 мм. Сам кабель имеет двухслойную изоляцию: фторопластовую поверх нагревательных проводников и внешнюю ПВХ оболочку.

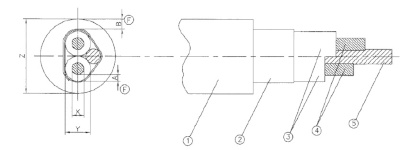

Устройство нагревательного кабеля DTIR-150 / Devicomfort 150T: (1) – внешняя оболочка; (2) – защитный сплошной экран из алюминия; (3) – внутренняя FEP изоляция жил; (4) – нагревательные жилы; (5) – дренажный медный провод экрана.

Нагревательный кабель жестко зафиксирован на сетке. Так как нагревательный мат Devimat имеет внутри две жилы, то для подключения он снабжен одним питающим "холодным" кабелем длиной 4 метра. Соединения питающего провода с нагревательным кабелем уже сделаны производителем с помощью абсолютно герметичных муфт.

Как работает мат DTIR-150

Нагревательный мат DTIR-150 представляет легко сгибающийся электрический тепловыделяющий элемент, который зафиксирован на стекло-полимерной сетке. Принцип действия такого нагревателя основан на выделении тепла проводниками кабеля по закону Джоуля — Ленца при прохождении электрического тока. Сопротивление проводников в нагревательном кабеле девимата подбирается исходя из удельной мощности 137 Вт/м2 при 220В или 150 Вт/м2 при напряжении 230 В.

Монтаж нагревательного мата DTIR 150 / DEVIcomfort

При установке нагревательных матов DTIR 150 необходимо соблюдать определенные правила:

  • Нагревательный мат DTIR 150 / DEVIcomfort должен использоваться только по прямому назначению в соответствии с инструкцией производителя DEVI.
  • Подключение к электрической сети должно производиться без использования розеточных вилок и должно соответствовать действующим Правилам устройства электроустановок.
  • Подключение нагревательного мата DTIR 150 / DEVIcomfort должен проводить только квалифицированный электрик.
  • Теплоизоляция пола должна соответствовать СНиП. Основание, на которое укладывается мат, должно быть очищено от мусора и острых предметов. Установка нагревательного мата DEVIcomfort на поверхность теплоизолятора недопустима, т.к. это может привести к перегреву и повреждению нагревательного кабеля.
  • Соседние линии кабеля нагревательного мата devimat - DTIR 150 не должны соприкасаться и пересекаться. Нагревательный мат имеет вывод защитного экрана, который в обязательном порядке подключают к заземляющему проводнику.
  • Категорически запрещено укорачивать или удлинять нагревательный кабель, входящий в состав мата DTIR 150 / DEVIcomfort 150T.
  • Изоляцию кабеля необходимо предохранять от повреждений.
  • На всех этапах монтажа мата, а также после заливки цементным раствором или плиточным клеем необходимо замерять рабочее сопротивление кабеля, а также сопротивление изоляции. Отклонение рабочего сопротивления нагревательного кабеля в devimat должно находиться в диапазоне от -5% до +10%. Измерение R изоляции проводят с помощью мегомметра при тестовом напряжении 500 - 1500 В.
  • Для защиты от коротких замыканий и поражения электрическим током в случае повреждения изоляции необходимо подключать нагревательную систему через дифференциальный автомат.
  • Для управления кабельной системой необходимо обязательно использовать терморегулятор. DEVI рекомендует терморегуляторы Devireg.
  • После установки теплого пола, необходимо отметить на плане направление раскладки, а также местоположения соединительной и оконечной муфты.
  • Запрещается включать смотанный в рулон нагревательный мат DEVIcomfort 150T / DTIR 150, так как это приведет к его перегреву и повреждению.
