Система защиты труб от замерзания


Вам нужно быстро защитить от замерзания водопроводную трубу? Тогда воспользуйтесь автоматическим онлайн расчетом и закажите комплект оборудования DEVI с доставкой:

Расчет обогрева трубопровода (онлайн)


У Вас сложная конфигурация труб или нестандартные условия эксплуатации (пищевые или технические жидкости, необходимо поддержание повышенной температуры и т.д.). Наш инженер произведет тепловой расчет, подберет оборудование и рассчитает стоимость монтажа:
Расчет обогрева труб (запрос на расчет инженером)


Хотите узнать, как обогреть Вашу трубу?
Просто позвоните - (495)981-36-46

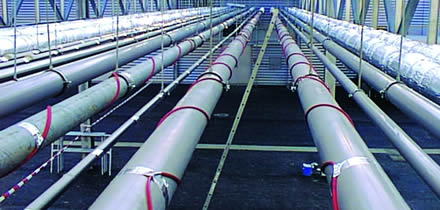

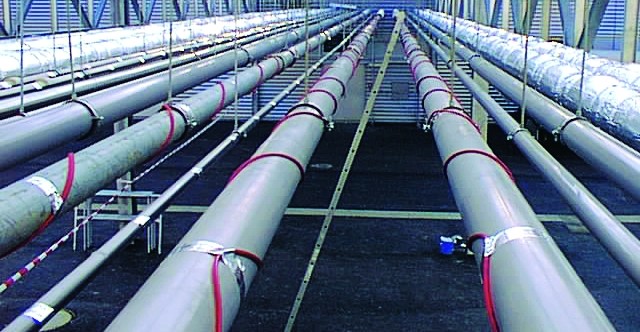

Применение кабельной системы обогрева трубопровода

Одно из частных применений нагревательного кабеля deviflex™ в повседневной практике — обогрев водопроводных труб, проложенных в неблагоприятных условиях — по улице, в холодных подвалах и т.д.

Фирма DEVI предлагает в этом случае использовать кабели пониженной удельной мощности Deviflex 10T, которые обеспечивают равномерный обогрев различных трубопроводов в любых условиях эксплуатации. Такой кабель крепится поверх обогреваемой трубы. В том случае, если к трубопроводу нет доступа для монтажа нагревательного кабеля, то можно рассмотреть возможность применения кабеля Deviaqua 9T для установки внутрь водопроводной трубы через специальный герметичный фитинг. Такой нагревательный кабель имеет полиэтиленовую пищевую изоляцию и имеет соответствующий сертификат.

Практически весь номенклатурный ряд нагревательного кабеля deviflex™ может быть использован для трассировки трубопроводов. Есть вариант применения саморегулирующихся кабелей DEVI-Pipeheat (DPH) как снаружи, так и внутри трубы.

Трубопроводы, находящиеся на поверхности земли, сильно охлаждаются, поэтому для них необходима хорошая теплоизоляция. Обогревательные кабели укладываются поверх трубы и приклеиваются по всей длине алюминиевым скотчем, который не только закрепляет кабель на трубе, но и эффективно защищает кабель от перегрева в местах контакта его с теплоизолятором.

В качестве теплоизолятора можно использовать минеральную вату, пенопласт или другие плохо проводящие тепло материалы. Толщина слоя изоляции обычно составляет 10-80мм. Поверх теплоизоляции должна быть сделана гидроизоляция. Для этого можно использовать пластиковую ленту или пропитанный картон. Расчет необходимой мощности может быть осуществлен по приведенной таблице.

Есть несколько способов крепления кабеля deviflex™ к трубе:


1. датчик
2. кабель deviflex™
3. теплоизолятор
4. скотч алюминиевый

1. Нагревательный кабель (кабели) вытягивается в линию по трубе и приклеивается по всей длине липкой алюминиевой лентой.

2. Кабель нужной длины провешивается петлями на трубе. В начале кабель прихватывается к трубе кусочками алюминиевого скотча, а затем образовавшиеся петли наматываются на трубу и приклеиваются по всей длине кабеля к трубе тем же скотчем.

3. Кабель с нужным шагом сразу наматывается на трубу и по всей длине приклеивается липкой алюминиевой лентой.

4. Кроме этого фирма DEVI выпускает специальный кабель Deviaqua 9T / DTIV-9 предназначенный для укладки внутри трубы. Оболочка кабеля из пищевого полиэтилена исключает выделение каких-либо веществ в питьевую воду. Нагревательный кабель обладает достаточной жесткостью, которая упрощает прокладку его внутри трубы. Нагревательный кабель не должен проходить через вентили и краны. Этот способ наиболее экономичен, так как кабель напрямую контактирует с жидкостью, кроме того, кабель внутри тубы хорошо защищен от механических повреждений.

1. переходная муфта
2. контргайка
3. уплотнитель
4. кабель deviflex™

Если труба залегает в желобе, то он должен быть жестким и прочным. Во всех случаях труба с нагревательным кабелем должна иметь маркировку "ОПАСНО 220 ВОЛЬТ, НАГРЕВАТЕЛЬНЫЙ КАБЕЛЬ".

КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНО УКОРАЧИВАТЬ НАГРЕВАТЕЛЬНЫЙ КАБЕЛЬ!
В обычных условиях эксплуатации наиболее часто применимым является резистивный кабель Deviflex 10T / DTIP-10.

Управление системой защиты труб от замерзания, сделанной на базе резистивных кабелей Deviaqua 9T / DTIV-9, Deviflex 10T / DTIP-10 и Deviflex 18T / DTIP-18, обязательно должна осуществляться терморегулятором, например, таким как devireg™ 330, devireg™ 610, devireg™ 316, так как только в этом случае гарантируются минимальные энергозатраты и защита кабеля от перегрева. Исключение составляют саморегулирующиеся кабели марки DPH-10 (devi-pipeheat), DPG-25 (devi-pipeguard) и DHW-55 (devi-hotwatt). Эти кабели допускается подключать без терморегулятора. В схему управления кабелем непременно должен входить блок дифференциальной защиты с током срабатывания 10-30 мА на случай повреждения изоляции.
