Установка теплого пола в тонкую стяжку

Обогрев кровли
Теплый пол
Обогрев уличных
площадок
Обогрев труб
Ремонт
теплого пола
Кабельные системы
обогрева
Нагревательные кабели
резистивные
Саморегулирующиеся
кабели
Крепление
кабеля
Терморегуляторы
Регуляторы
мощности
Водяной теплый пол
Полотенцесушители
электрические
Полотенцесушители
водяные
Полотенцесушители
проточные
Электрокотлы
Природный камень
Фильтры для воды
ПВХ-плитка

Не редко, при ремонте отдельных помещений в квартире невозможно использовать толстые стяжки, так как тогда между остальными помещениями и ремонтируемым появится ступенька. Специально для обустройства теплого пола толщиной 2-3 см фирма DEVI выпускает кабели DTIP-10 и DTIE-10 с уменьшенной удельной мощностью. Фактически, стяжка в этом случае делается чуть больше толщины кабеля. Таким образом, общее увеличение уровня пола составляет толщину кабеля плюс слой клеящего раствора плюс толщину покрытия. Так как стяжка в данном случае делается тонкой, использование теплоизоляции нежелательно по причине низких прочностных свойств получающегося пирога. Поэтому данный вариант теплых полов применяется обычно в отапливаемых помещениях с небольшими теплопотерями вниз.

Установка такой системы происходит следующим образом:

1. Выбирается место установки терморегулятора. Терморегулятор может быть установлен на стене в любом удобном месте на любой высоте. При установке систем обогрева пола в помещениях с повышенной влажностью терморегулятор выносят в сухое помещение. После выбора места установки терморегулятора производится подводка к этому месту электропитания и делается штроба под токоведущий провод нагревательного кабеля и термодатчика.

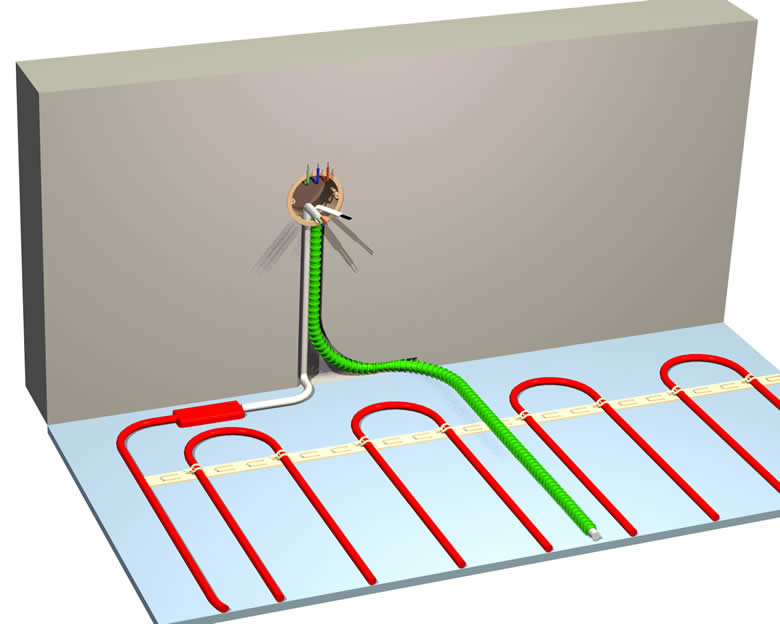

2. На подготовленное бетонное основание или старую керамическую плитку укладывается монтажная лента devifast™ с шагом 30-50 см. Она крепится к полу дюбелями.

3. Далее на пол с расчетным шагом укладывается кабель и закрепляется на ленте имеющимися на ней хомутиками. Шаг хомутиков 25 мм. Шаг витков кабеля рассчитывается по формуле:

Т=S . 100/L,

где: T - шаг между витками, (см)

S - площадь укладки кабеля, (м2)

L - длина кабеля (м)

4. Длина кабеля, электрическое сопротивление и мощность указаны на этикетке, приклеенной к соединительной муфте кабеля, которую перед заливкой раствором надо снять и вклеить в паспорт. Предлагаемая формула и подробные инструкции по установке содержатся в паспорте, прилагаемом к каждому кабелю.

5. Для контроля за работой теплого пола в его состав входит терморегулятор с датчиком. Датчик укладывается в гофрированной трубке диаметром не менее 16 мм между витками кабеля таким образом, чтобы он оказался в открытой петле. Конец трубки заглушается во избежании попадания раствора. Гофрированная трубка обязательно проходит по стене до самого терморегулятора. Такая технология укладки датчика позволяет легко заменять его в случае неисправности.

6. Провода от кабеля и термодатчика прокладываются в подготовленную заранее штробу и замуровываются.

7. Кабель в полу заливается стяжкой толщиной 1-2 см.

8. Терморегулятор обычно устанавливается после выполнения в помещении всех отделочных работ.

9. Включать систему можно лишь посте полного высыхания стяжки, приблизительно через 30 дней.

При выполнении всех перечисленных требований по укладки кабеля, толщина пола с уложенным на него покрытием, например кафельной плиткой составляет не менее 2,5 см.
