Экспериментальное исследование динамики тепловых полей систем кабельного отопления

Борисюк Ю.В., Жданов С.К., Королев Л.В., Мозгрин Д.В., Смирнов В.М., Ходаченко Г.В.

1  2  3

Электрические нагревательные кабели производства фирмы DEVI (Дания) предназначены для применения в самых различных ситуациях, возникающих при строительстве и эксплуатации жилых и промышленных зданий и сооружений. Обогрев полов в зданиях любого типа ни в коей мере не исчерпывает возможный диапазон их применения. Так, например эти кабели используются для обогрева крыш зданий (защита от наледи), наземных площадок, для создания систем антипромерзания фундаментов в мощных морозильных камерах, для обогрева водопроводных и других труб для перекачки жидкостей и т.д.

Широкий диапазон применения кабелей обусловлен как длительным опытом их применения в различных регионах с отличающимися климатическими условиями, так и, что немаловажно, рациональной и недорогой конструкцией самих кабелей.

Надежно отработанная конструкция, налаженный технологический процесс, многолетний положительный опыт эксплуатации - вот те три кита на которых держится доброе имя фирмы DEVI.

Рассматривая конструкцию кабелей фирмы необходимо отметить рационализм и высокую надежность всех ее элементов. Например, очень популярный в нашей стране двухжильный экранированный кабель марки DTIP-18 с изоляцией из сшитого полиэтилена - наиболее стабильного и долговечного электроизолятора, применяемого при производстве электрокабелей. Наличие экрана в виде медной оплетки, защищенной механически прочной оболочкой их ПВХ, позволяет применять этот кабель в любых атмосферных условиях, во влажных помещениях и т.д., не опасаясь за его электрическую и механическую прочность. Сейчас этот кабель имеет название DeviFlex 18T.

Применяемая фирмой в течение многих десятилетий система соединения нагревательных жил кабеля с холодными поводами с помощью механических опрессованных втулок, помещаемых в специальную пластиковую коробку, с последующей заливкой полимером, оправдывается надежностью и простотой соединения, причем такое соединение гарантировано герметично.

Общим врагом всех электрокабелей является влага, которая присутствует даже между слоями изоляции, что обусловлено наличием паров волы в воздухе в процессе изготовления кабелей и появляющаяся в процессе старения кабелей микротрещинами. Со временем микротрещины развиваются, приобретая дендритную структуру, что приводит впоследствии к выходу кабелей из строя. Также дополнительным отрицательным фактором, влияющим на долговечность изоляции кабелей является солнечная радиация, приводящая в интенсивному старению пластиков, находящихся на открытом воздухе. Учитывая эти факторы фирма DEVI использует для производства кабелей для внешних устано-вок сшитый облученный полиэтилен со светостабилизирующими добавками, что многократно продляет жизнь кабелей.

Особое внимание уделяется пожаробезопасности нагревательных кабелей. Специальные добавки, введенные в пластиковую изоляцию обеспечивают самозатухание двухжильных "домашних" кабелей DTIP-10 и DTIP-18 при температуре ~ 750°С. Нагревательная жила мощных (до 30 Вт/м2) кабелей для внешних установок покрыта слоем кремнийорганики, что позволяет отнести из к классу трудносгораемых. Немаловажную роль в пожаробезопастности играют прочностные характеристики кабелей, устанавливаемых на крышах. Фирма DEVI - единственная в мире, применяющая технологию армирования изоляции стекловолокном, что многократно увеличивает разрывные нагрузки кабелей, а следовательно уменьшает вероятность разрыва нагревательной жилы снежно ледовыми массами и возникновение в месте разрыва искры (электрической дуги).

Управление полами, оборудованными электрическими кабелями фирмы DEVI осуществляется терморегуляторами devireg™ изготовлеными той же фирмой, рассчитанными на широкий диапазон рабочих температур и различные условия эксплуатации. Фирма выпускает как простые и дешевые электронные терморегуляторы, так и сложные, снабженные программным управлением, способные обеспечить надежную и экономичную работу пола. Эти уникальные терморегуляторы нового поколения (фирменное обозначение devireg™ 550) не имеют аналогов в практике других фирм и являются новейшим достижением только фирмы DEVI.

Особая область применения кабелей "Деви" - стаивание снега и льда с крыш, открытых площадок и т.д. Системы обогрева такого типа могут работать под контролем различного типа терморегуляторов. Самый совершенный из них - devireg 850 с комплектом специальных датчиков может учитывать не только температуру воздуха, но и наличие снега и льда, то есть в данном случае система обогрева управляется как-бы индивидуальной метеостанцией, что позволяет использовать систему наиболее экономно.

Компания "КПД";, являясь официальным диллером, постоянно изучает эксплуатационные свойства продукции, поставляемой фирмой "Деви" на российский рынок. Для изучения свойств кабелей их работа постоянно контролируется на целом ряде объектов. Кроме того сотрудниками компании "КПД" проведены экспериментальные исследования временных зависимостей и распределения температур в слоях бетона с заложенным в них кабелем и создана теоретическая модель работы обогревательного кабеля в слое бетона.

Опубликованные ранее расчеты [1] дают достаточно полное представление о сложной динамике тепловых полей для систем кабельного обогрева помещений. Однако как при рассмотрении любого физического явления решающую роль играет эксперимент, приближенный к реальной жизненной ситуации. Следует отметить, что проведение теплофизического эксперимента, позволяющего увидеть весь спектр динамики нагрева и остывания пола и воздуха в обогреваемом этим полом помещении, является достаточно сложной самосогласованной задачей. Цель данной экспериментальной работы - ответить ан наиболее важные вопросы, обеспечивающие жизненный комфорт помещения.

Экспериментальная установка.

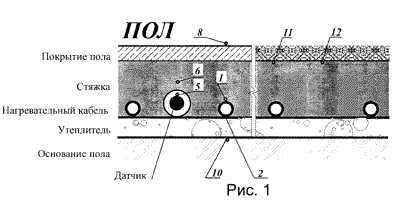

Для проведения эксперимента был разработан и изготовлен специальный стенд, конструкция которого приведена на рис. 1

На основа-ние пола был уложен слой утеплителя с коэффициентом теплопроводности =0,03 Вт/м°С. На фольгированную поверхность утеплителя укладывался двухжильный экранированный кабель, который заливался стяжкой из самовыравнивающегося раствора типа "Ветонит", толщиной 30мм. Покрытие пола было изготовлено из керамической плитки и ковролина. В стяжку в защитной трубке помещался стандартный термодатчик, контролирующий температуру пола. Вся система управлялась стандартным регулятором devireg™ 520. Площадь стенда составляет 1,5 м2. В центральной области (чтобы избежать краевых эффектов) в структуру пола было вмонтировано 12 специальных миниатюрных датчиков, размером менее 0,2 мм, позволяющих измерить температуру в точках, показанных на рис. 1. Все датчики были откалиброваны в институте Метрологии (ВНИ-ИМС) и позволяли измерять температуру с точностью до 0,05°С.

Температура измерялась в следующих точках:

Датчик №1 - температура на поверхности кабеля, обращенной к покрытию пола.

Датчик №2 - температура на поверхности кабеля, обращенной к теплоизоляции.

Датчик №5 - температура, которую измеряет стандартный датчик.

Датчик №6 - температура в объеме бетонной стяжки.

Датчик №8 - температура поверхности пола.

Датчик №10 - температура основания пола под теплоизоляцией.

Датчик №11 - температура поверхности пола над витком кабеля.

Датчик №12 - температура поверхности пола в середине между витками кабеля.
