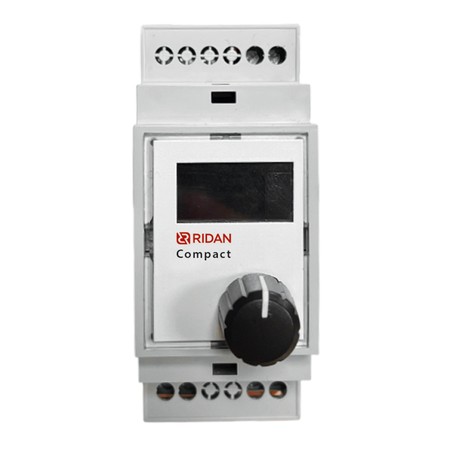

Ridan Compact

Терморегулятор Ridan Compact предназначен для установки в электорощит на рейку DIN.

Ridan Compact - это универсальный цифровой терморегулятор для управления электрическими кабельными системами, предназначенными для:

• защиты от обледенения наружных площадок (дорог, входных групп, лестничных ступеней, балконов);
• защиты от обледенения кровли и водостоков;
• подогрева грунта под холодильными камерами (защита грунта отпромерзания);
• подогрева труб и емкостей;
• подогрева полов и воздуха в помещении.

Терморегулятор поставляется с выносным датчиком температуры на проводе.

Терморегулятор Ridan Compact имеет:

• компактный размер - всего 2 модуля DIN;
• единая ручка управления;
• графический RGB ЖК дисплей;
• на выбор два режима работы: "ОБОГРЕВ" или "КРОВЛЯ".

Режим "ОБОГРЕВ" — непрерывное поддержание заданной температуры от -10...45 °С с учетом гистерезиса (макс. 3 °С, шаг 0,5 °С). Если измеренная температура меньше заданной, терморегулятор замыкает реле и включает нагрев. Если измеренная температура становится больше заданной с учетом гистерезиса, то реле размыкается.

Режим "КРОВЛЯ" — включение системы обогрева в заданном диапазоне температуры от -20...15 °С. Если измеренная температура находится в заданном диапазоне, реле замкнуто. Функция "Догрев" позволяет установить дополнительное время работы терморегулятора после перехода из режима нагрева в режим ожидания (от 0 до 120 мин.)



Инструкция Ridan Compact

Ridan Compact цена:

Марка	Характеристики	Цена руб.	В Корзину
Ridan Compact	Универсальный программируемый терморегулятор Ridan Compact. Код 21RT0206R	11220
Возможна доставка в регионы. О вариантах отправки товара и стоимости транспортных услуг Вас проинформируют по телефону. Товар сертифицирован. Цены приведены в рублях с учетом НДС и прочих налогов. Гарантия на Ridan Compact - 2 года.

Технические характеристики Ridan Compact

Напряжение питания:		~230 В ±10%, 50 Гц
Тип датчика температуры:		датчик температуры NTC 10K, длина 1 метр
Реле (активная нагрузка):		макс. 16 А/230 В, однополюсное, сухой контакт
Рабочий диапазон температур:		-20 … +15 °C в режиме "КРОВЛЯ" -10 … +45 °C в режиме "ОБОГРЕВ"
Гистерезис:		0,5...3 °C
Температура эксплуатации:		0...50 °C
Тип датчика:		NTC, 10 кОм, IP68, длина провода 1м
Максимальное сечение подключаемого кабеля:		1 х 2,5 мм2
Размеры (мм):		90,2 х 36,3 х 72
Масса:		150 грамм
Потребление:		4Вт (максимальное)
Класс защиты:		IP20

Схема подключения Ridan Compact при нагрузке до 16 А

Схема подключения Ridan Compact при нагрузке более 16 А
