| | Усторйство тепловентиляторвов devitemp™ | Все тепловентиляторы devitemp™ оснащены встроенным термостатом, который автоматически поддерживает температуру воздуха в помещении на желаемом уровне, без перегрева, и, таким образом, обеспечивает минимальное потребление электроэнергии. Кроме того все модели имеют пять режимов установки по нагреву и наддуву. Наличие таймера (модели с индексом "Т") позволяет программировать включение в течении 24 часов. В этом случае devitemp™ согреет ваше рабочее место точно к вашему приходу. Все тепловентиляторы имеют защиту от перегрева корпуса, которая разрывает цепь питания нагревательных элементов, если тепловентилятор по ошибке будет накрыт в процессе эксплуатации или, если двигатель тепловентилятора будет остановлен. | | Установка и подключение тепловентиляторов devitemp™ | Тепловентиляторы devitemp™ обладают небольшим весом и, поэтому, легко перемещаются и устанавливаются. Они отлично работают как стационарно, так и в качестве переносного обогревательного устройства. При стационарной установке металлическое ограждение может быть демонтированно. Тепловентилятор устанавливается на стену вертикально или с углом наклона 15° вниз с помощью специальных кронштейнов. Кронштейн на корпусе тепловентилятора крепится четырьмя винтами. Если темно-серое металлическое ограждение не демонтированно, кронштейн закрепляется с помощью щайб. Порядок действий при этом следующий: - Разметте положение отверстий на стене, просверлите четыре крепежных отверстия. Для крепления кронштейна на стену используйте винты или шурупы М8 (в поставку не входят) с соответствующими дюбелями.
- Теперь зафиксируйте тепловентилятор через верхние отверстия - "замочные скважины" кронштейна, а затем затяните винты вблизи дна.
Подключение к электросети должно производиться квалифицированным электриком в соответствии с действующими правилами электробезопасности. Тепловентиляторы devitemp™ 303, 303Т включаются в однофазную сеть 220В. Необходимо помнить, что значительная мощьность прибора наклабывает определенные требования на параметры питающей сети. Сечение подводящих проводов дложно быть не менее 2,5 мм2 (медная жила). Защитный автоматический выключатель на ток не менее 20А. Модели devitemp™ 103, 103Т, 106, 106Т, 110, 110Т, 115, 115Т, 121, 121Т питаются от трехфазной сети 220/380В. При этом подключение осуществляется кабельным вводом длиной 1,5 м. Нулевой провод имеет желто-зеленую окраску. Фазные провода подключаются в произвольном порядке. Модели devitemp™ 121 и devitemp™ 121Т, мощностью 21кВт, снабжаются пяти-контактными разъемоми. Маркировка контактов указана на корпусе разъема. Порядок подключения фаз не имеет значения. | | Переключатель режимов и его схема работы |  | | | 5 | 2 | 1 | 3 | 4 |  | 0 | | | | | |  |  | | | | X | X |  |   | | X | X | | |  | | | X | | X | X |  |  | X | X | | X | X | | X - замкнутое состояние контактов |
| | Производительность | | Наименование | Мощность
кВТ
| Наддув
м3/час
/ | Повышение температуры
 T
/ | devitemp™ 303
devitemp™ 303T | 3 | 400/650 | 10,5/14 С° | devitemp™ 103
devitemp™ 103T | 3 | 400/650 | 10,5/14 С° | devitemp™ 106
devitemp™ 106T | 6 | 400/650 | 21/28 С° | devitemp™ 110
devitemp™ 110T | 10 | 400/650 | 35/46 С° | devitemp™ 115
devitemp™ 115T | 15 | 800/1400 | 26/30 С° | devitemp™ 121
devitemp™ 121T | 21 | 800/1400 | 36,5/42 |
T - показывает, на сколько градусов повышается температура воздуха, проходя через тепловентилятор. | Схема электрическая принципиальная для тепловентиляторов
devitemp™ 303 и devitemp™ 303Т |  | Схема электрическая принципиальная для тепловентиляторов

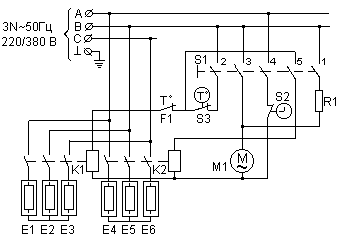

devitemp™ 103, 103Т, 106, 106Т, 110, 110Т |  | Схема электрическая принципиальная для тепловентиляторов
devitemp™ 115, 115Т, 121, 121Т |  | E1… E6 - нагревательный элемент (ТЭН)
F1 - тепловой предохранитель 125°С
M1 - двигательвентилятора
R1 - резистор
S1 - переключатель режимов
S2 - термостат 0 …40°С
S3 - таймер (на моделях с индексом "Т")
K1 - магнитный пускатель |
| |
