Терморегулятор devireg 316

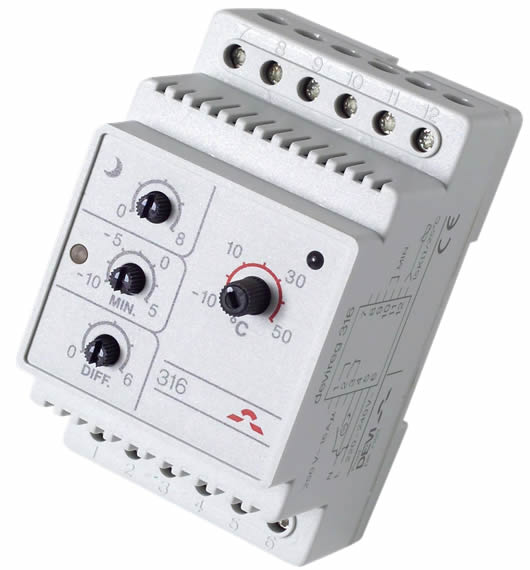

devireg™ 316 представляет собой универсальный электронный терморегулятор для крепления на профиль DIN. Применяется для управления процессом обогрева (по температуре пола или воздуха), вентиляции, охлаждения или в качестве дифференциального терморегулятора для управления системами стаивания снега и льда на водосточных желобах и трубах. Применяется также в системах обогрева уличных площадок для защиты от снега и наледи.
Современный Функциональный аналог см. - терморегулятор ДЕВИ Compact
Установка должна выполняться стационарно (devireg™ 316 подключается к сети через автоматический выключатель). Провод датчика не должен располагаться параллельно кабелям сетевого напряжения для избежания индуцирования нежелательных сигналов.
Схема devireg™ 316 предусматривает возможность автоматического понижения температуры в желаемые часы, как правило, ночью. Величина понижения температуры может регулироваться от 0 до 8°С. Для активирования ночного понижения на клеммы 4 и 6 необходимо подключить таймер.
Гистерезис (запаздывание) может регулироваться от 0,2 до 6°С. Если температура установлена на 18°С, а гистерезис (ручка DIFF) на 3°С, терморегулятор включит обогрев при температуре свыше 21°С. Обогрев вновь будет включен, когда температура опять опустится ниже 18°С.
Обогрев включается, когда измеряемая температура находится между установленными максимальной и минимальной температурами. Когда температура опускается ниже установленного минимального значения, реле терморегулятора отключается и загорается желтый индикатор. Когда температура поднимается выше установленного максимального значения (большая ручка), реле отключается, и оба индикатора гаснут. Включение красного индикатора означает, что обогрев включен.
Терморегулятор устроен таким образом, что контур датчика гальванически отделен от контура сильного тока, таким образом контур датчика является контуром слабого тока.
При применении терморегулятора devireg™ 316 для управления нагревательными кабелями на водосточных трубах и желобах клеммы 9 и 10 должны быть закорочены. Наружный датчик должен крепиться таким образом, чтобы он не подвергался воздействию прямых солнечных лучей.
Регулирование температуры I:
Терморегулятор применяется в этом случае для управления системой отопления или охлаждения. Требуемая температура выставляется на шкале в диапазоне от -10°С до +50°С. Следует убедится, что гистерезис (DIFF) установлен как требуется (при управлении температурой в помещении рекомендуется гистерезис 1°С).
Регулирование температуры II:
Терморегулятор применяется в этом случае в качестве дифференциального терморегулятора для управления системой стаивания снега и льда. Рабочий диапазон терморегулятора задается выставлением требуемой максимальной температуры на ручке -10°С - +50°С. Например, если обогрев должен работать при температуре от +5°С до -5°С, ручка -10°С - +5°С выставляется на -5°С, а ручка -10°С - +50°С - на +5°С
Схемы подключения.
