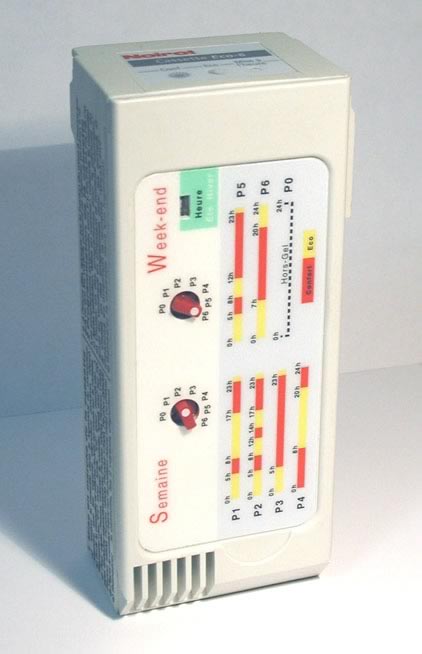

Характеристики программатора.
  • Кассета ECO-6 может быть использована только с конвекторами Super Spot и Axane.
  • Имеется возможность управлять с помощью управляющего провода до 20 аппаратами с электронной программируемой регулировкой Confort/Eco/Hors-gel.
  • Напряжение питания: 230 вольт.
  • Класс II, IP 24 (кассета в конвекторе);
  • Гарантированная автономная работа после зарядки: 20 мин.
  • Семь фиксированных вариантов программ.
  • Ручки управления доступны когда кассета находится вне корпуса.
  • Световая индикация текущего режима.
  • Возможные режимы:
    Confort - желаемая температура в комнате;
    Eco - режим понижения температуры на 3-5°С по отношению к "Confort";
    Hors-gel - антизамерзание, во время действия этого режима конвектором будет обеспечиваться поддержание минимальной положительной температуры (+3°С - +5°С). В этом случае, после установки кассеты в отопительный модуль, два индикатора "Confort" и "Eco" загорятся одновременно.
Установка программатора

Noirot

ВНИМАНИЕ! Чтобы избежать любого несоответствия между установленным и реальным часом, кассета должна быть введена в действие в определенный ровный час (9.00, 10.00, 11.00 и т.д.). Для этого описанные ниже операции должны быть начаты, по крайней мере, за 15 минут до этого часа.Noirot

Снимите крышку и вставьте в корпус электроконвектора программатор ECO-6. Установите переключатель режимов конвектора в положение Prog. Дождитесь пока индикаторы перестанут мигать (приблизительно 10 минут). Затем выньте программатор и установите ручкой Semaine текущий день недели. Положения ручки соответствуют следующим дням недели:

P0P1P2P3P4P5P6
воскресеньепонедельниквторниксредачетвергпятницасуббота

Когда день недели будет установлен, установите текущий ближайший ровный час с помощью ручки "Week-end". Положения ручки соответствуют следующим часам:

P0P1P2P3P4P5P6
900100011001500160017002000

Поставьте переключатель Heure в положение Ete - летнее время, или в положение Hiver - зимнее время.

Снова вставьте кассету в конвектор (начинают мигать два индикатора).
В нужный час нажмите и удерживайте кнопку Mise a I'heure (установка часа) до тех пор, пока мигание индикаторов на лицевой панели программатора не прекратится (приблизительно 5 секунд).

Программирование кассеты

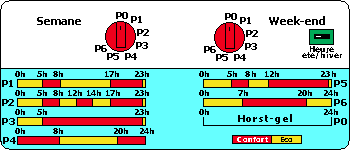

Шесть программ отопления (Р1-Р6), так же как и программа Р0 (Hors-gel - антизамерзание), установленны на заводе изготовителе и сохраняются в памяти постоянно. График каждой программы можно увидеть на лицевой панели устройства.

Noirot

Чтобы установить программу отопления выньте кассету программатора из корпуса конвектора и ручкой Semaine выберите одну из программ для будней, которая будет повторяться с понедельника по пятницу. С помощью второй ручки Week-end выберите одну из программ для субботы и воскресенья.

По окончании установки, вставьте программатор назад в отопительный модуль. Установленные программы вступят в действие немедленно.

Программирование может быть произведено в любое время.

Использование программатора

Программатор имеет переключатель "лето/зима" - Heure ete/hiver. Используйте этот переключатель при переходе на "зимнее время", для этого выньте кассету из гнезда, измените положение переключателя Hiver, и снова установите кассету в гнездо.

В случае возникновения сомнений в правильности установки времени, возможно осуществить переустановку часа простым способом.
Для этого, повторите действия, описанные в пункте - "Установка программатора".

Индивидуальная конфигурация

Используется только один аппарат с кассетой Eco-6.

Noirot

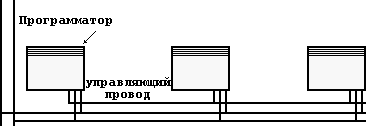

Зональная конфигурация

Noirot

Аппарат, оснащенный кассетой Eco-6, называется "главный" и его управляющий провод соединен с управляющим проводом аппаратов называемыми "подчинеными": он передает свою программу на различные "подчиненные" аппараты с электронным управлением.
Все аппараты, соединенные с "главным" конвектором, получают одинаковую программу (Confort, Eco или Hors-gel) и представляют собой зону программирования.
Регулировки температур Confort (или при необходимости Eco) производятся на каждом "подчиненном" аппарате, соединенным управляющим проводом.

ВНИМАНИЕ! Не нужно устанавливать два устройства Eco-6 на одну и ту же зону программирования.
Обязательно соблюдайте полярность соединений (фаза, нейтраль) для всех аппаратов зоны (голубой - нейтраль, коричневый - фаза, черный - управляющий).
Управляющий провод не должен быть соединен с землей.
Ни кассета, ни аппарат не должны быть соединены с заземлением.

Скачать инструкцию для управляющего устройства ECO-6 (160 kB)
