ТЕРМОРЕГУЛЯТОР СНЯТ С ПРОИЗВОДСТВА

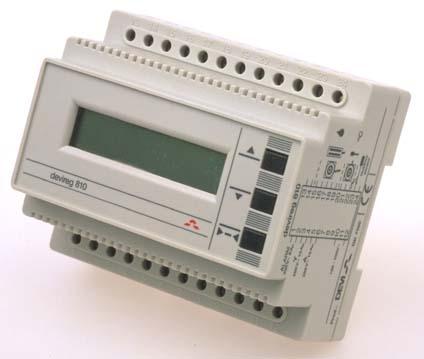

devireg™ 810 представляет собой электронный терморегулятор для управления системами стаивания снега и льда на крышах, водосточных желобах и трубах, а также на тротуарах, рампах, подъездных дорожках и т.п. Терморегулятор оснащен дисплеем постоянно показывающим состояние системы. Термотегулятор прост в эксплуатации и установке. Он оснащен сигнализатором, сообщающим о появляющихся сбоях или помехах в работе, а также выходом для автоматического переключения по схеме звезда-треугольник. Он способен автоматически задерживать отключение в течении заданного времени (регулируется от 0 до 10 часов) после момента, когда система должна была бы отключиться.

Имеются два набора датчиков к терморегулятору devireg™ 810:

1. наземный2. для крыш

Набор датчиков к терморегулятору devireg™ 810 для управления системой на проезжих частях состоит из трех датчиков.

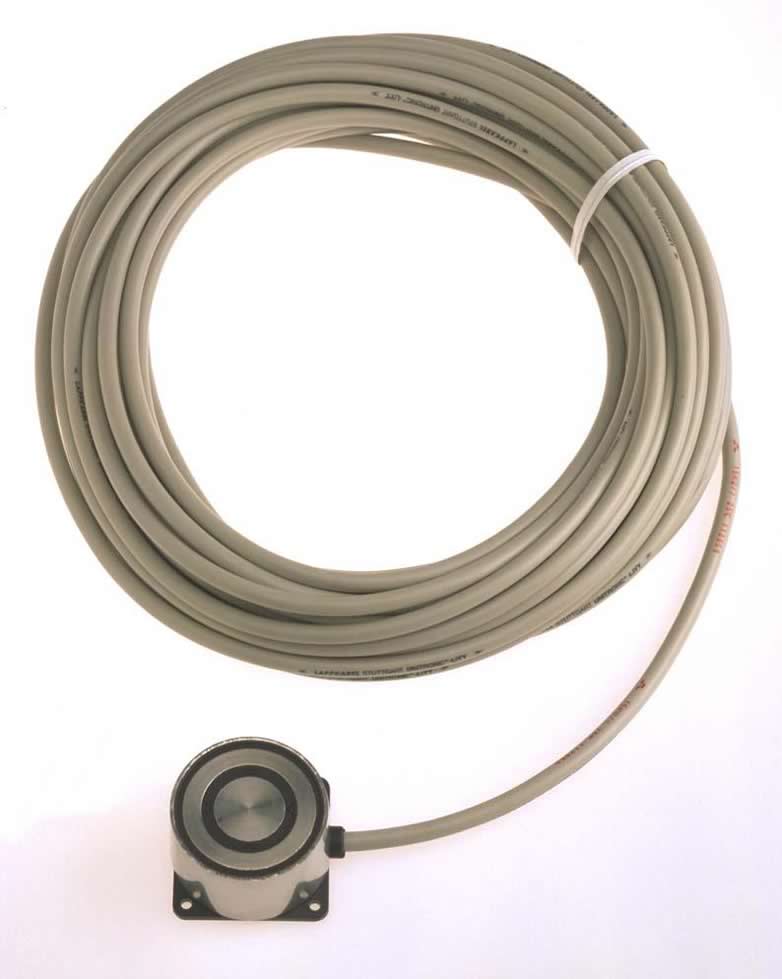

Имеются два датчика влажности. Они помещаются горизонтально и по возможности, там, где они не будут подвержены постоянному воздействию транспортного потока. Верхняя поверхность датчиков закладывается на 2 мм ниже поверхности проезжей части.

Первый датчик измеряет уровень влажности и с помощью встроенного нагревательного элемента быстро растапливает и регистрирует падающий снег. Этот датчик отвечает за своевременное включение обогрева.

Второй датчик влажности включается без нагревательного элемента. Он измеряет влажность на поверхности и контролирует, что вся площадь полностью высушена и в любое время устранен риск обледенения. Кроме того встроенный терморезистор датчика измеряет температуру обогреваемой поверхности. Этот датчик размещается в месте, которое высыхает последним. На больших площадях возможно подключение к терморегулятору нескольких датчиков этого типа для обеспечения полного высыхания всей площади. Данная рекомендация не относится, конечно, к терморезисторной части датчика. Поверхность датчиков должна быть свободной, а провод, соединяющий датчик и терморегулятор, рекомендуется прокладывать в защитной трубке или коробе.

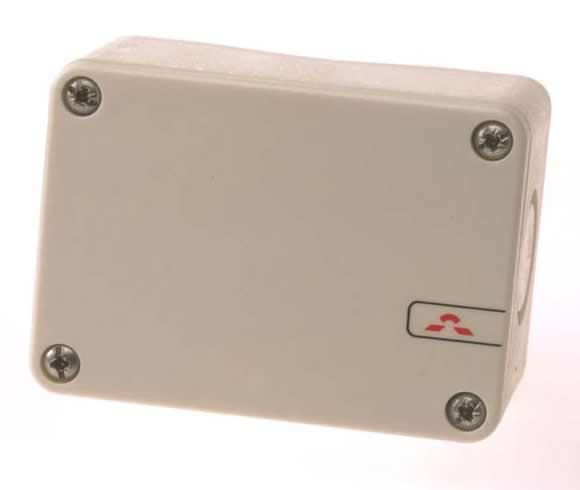

Третий датчик измеряет температуру воздуха и в сочетании с двумя другими позволяет, например, точно предвидеть заранее образование так называемой "черной" тонкой наледи и предпринимать упреждающие действия. Датчик температуры воздуха помещается на высоте 2 м над уровнем земли в тени.

Набор датчиков для крыш и водостоков для терморегулятора devireg™ 810 состоит из двух датчиков.

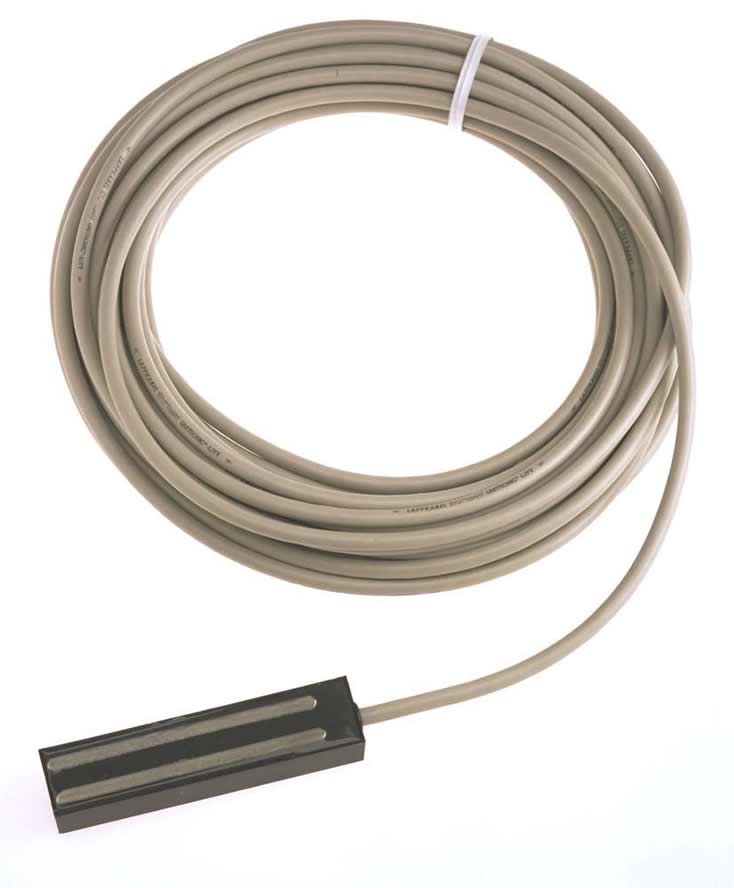

Первый датчик помещается в водосточный желоб. Этот датчик имеет встроенный нагревательный элемент, что позволяет датчику регистрировать снег и предпринимать упреждающие действия.

Второй датчик - на проводе - регистрирует температуру воздуха.

Этот датчик может помещаться в сухом месте, например на кромке водосточного желоба или защитном ограждении крыши, по возможности в тени. В качестве датчика температуры для крыши может быть также использован датчик в , брызгозащитном исполнении IP-44 с корпусом ПВХ.

Описание работы.

Наземная установка с соединением звезда-треугольник.

  1. Когда температура земли опускается ниже заданной температуры таяния (0°С - 6°С), и одновременно датчик регистрирует влажность, обогрев включается на низкой мощности. Если температура земли опускается ниже +2°С (этот порог установлен производителем), обогрев автоматически переключается на режим высокой мощности.
  2. Когда температура земли опускается ниже заданной основной температуры (-15°С - 5°С), обогрев включается на низкой мощности. Только при регистрации влажности обогрев переключается на режим высокой мощности.
  3. В набор датчиков входит наружный датчик температуры воздуха для регистрации возможного переохлаждения земли, что может вызвать обледенение поверхности. Обогрев включается на низкую мощность, если температура воздуха выше, чем регистрируемая температура земли и при этом регистрируемая температура земли ниже заданной температуры таяния.
  4. Имеется возможность задержки отключения обогрева, т.е. задания такого режима, когда обогрев продолжается в течении заданного периода после того, как датчики показали, что обогрев больше не требуется. Если система работала в режиме низкой мощности, в течении периода задержки будет поддерживаться режим низкой мощности. Если система работала в режиме высокой мощности, в течении периода задержки будет поддерживаться режим высокой мощности.
  5. Обратите внимание, что включение обогрева в связи с риском переохлаждения земли можно избежать отсоединением датчика температуры и установкой перемычки между клеммами 22, 24.
Антиобледенительная система DE-VI

Антиобледенительная система DE-VI
Низкая мощность.
Высокая мощность.

Наземная установка - прямое подключение:

Если температура воздуха опускается ниже заданной температуры таяния и при этом регистрируется влажность, включается обогрев. Обогрев продолжается до тех пор, пока температура не поднимется выше заданной температуры таяния или датчик перестает регистрировать влажность. Возможна установка задержки отключения на период до 10 часов.

Антиобледенительная система DE-VI
Технические данные.
Напряжение180 - 250 В, 50 Гц
Расчетная сила тока2x10 A
Выход сигнализатораМах. 6 А
Степень влагозащитыIP-20
Рабочий диапазон температур-10°С -+40°С
Тип датчика
Отрицательный температурный коэффициент
15 кОм
Значение сопротивления датчика при различных температурах-10°С - 66кОм
0°С - 42кОм
+25°С - 15кОм
+50°С - 6кОм
Напряжение на сенсоре20 В
Нагревательный элемент70кОм
Мощность датчика5 Вт
Провод датчика15 м, 5х0,75 мм2
Диапазоны установок.
Режим работы:
OUTАвтоматический
LOW OUTPUTРучной - низкая мощность
HIGH OUTPUTРучной - высокая мощность
OFFВыкл.
Установка основной температуры земли-15°С - +5°С
Задержка отключения:0 - 10 часов
Температура таяния0°С - 6°С
Влажность:0 - 10 условные единицы
(0 - максимальная чувствительность)
