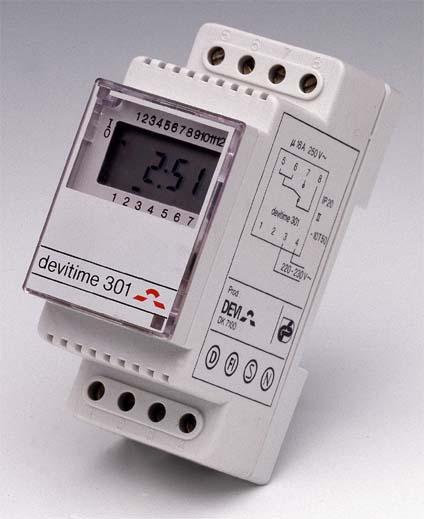

Таймер devitime™ 301 предназначен для установки в электрощите на стандартную шину DIN. Применяется для активирования ночного понижения температуры в обогревательных системах. Также может применяться для управления осветительными приборами, насосами и т.п.

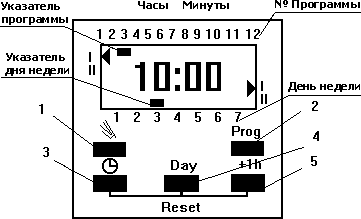

Описание панели управления.

Кнопка 1.
Управляет включением и выключением программ таймера:

1) В режиме отображения времени при указании левой стрелки на: I - управляемая система (кабель) включается в сеть, программы отключены; II - включение программ таймера;

2) В режиме программирования (после нажатия кнопки Prog) управляет включением (I) и выключением (II) выбранной программы ( отмеченной указателем программы);

Кнопка 2.
(Prog)

1) В режиме отображения времени переключает таймер в режим программирования;

2) В режиме программирования последовательное её нажатие ведёт к:

а) переходу к следующей программе и времени её включения (правая стрелка на I);

б) времени выключения программы (правая стрелка на II);

Кнопка 3.
Установка минут.

Кнопка 4.
Установка дней недели.

1) В режиме отображения времени позволяет изменять текущий день недели;

2)В режиме программирования позволяет назначить дни недели, в которые будет работать выбранная программа: а) ежедневно; б) понедельник-четверг; в) понедельник-пятница; г) понедельник-суббота; д) суббота-воскресенье; е) каждый день по отдельности;

Кнопка 5.
Установка часов.

Пример программы.

Нужно чтобы система включалась в субботу в 10:00 и отключалась в воскресенье в 22:10.

1) кнопка Prog (2) ; кнопками (5) и (3) устанавливаете часы и минуты включения - 10:00 ;

2) нажимая на кнопку (4) добейтесь чтобы был отмечен день недели 6 (суббота);

3) кнопкой (1) устанавливаете левую стрелку на I (включение программы);

4) {кнопка Prog (2); кнопками (5) и (3) выставить время "--:--"} - повторить 2 раза;

5) кнопка Prog (2); кнопками (5) и (3) устанавливаете часы и минуты выключения - 22:10 ;

6) нажимая на кнопку (4) добейтесь чтобы был отмечен день недели 7(воскресенье);

7) повторить п. 3) ; оставить таймер в покое (он сам выйдет из режима программирования) или последовательно нажимать кнопку Prog (2) пока таймер не перейдет в режим отображения времени , предложив Вам ещё 11 программ для программирования.

Схема подключения.
devireg 120
devireg 316
devireg 330
devireg 700
