Тепловой комфорт: при оптимальных затратах максимальный эффект (страница 4)

Борисюк Ю.В., Жданов С.К., Королев Л.В., Мозгрин Д.В., Смирнов В.М., Ходаченко Г.В.

1  2  3  4

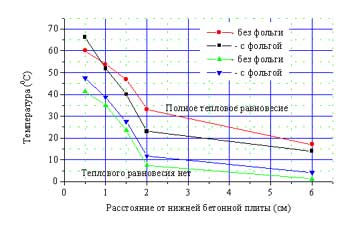

Из всего многообразия теплоизолирующих материалов, пропускающих ИК излучение нами был выбран фольгированный пенополиэтилен под названием Hanalon наиболее широко используемый фирмой DEVI в качестве теплоизолятора при монтаже кабельных систем отопления пола в квартирах и коттеджах. Результаты эксперимента представлены на рис. 4.


Рис. 4.

Видно, что в динамике нагрева сборки роль фольги не очень велика, т.е. основные процессы накопления тепла и установление температурных градиентов определяются в основном процессами теплопроводности (кривые 1, 2). Однако, при достижении полного теплового равновесия, характер распределения температуры резко меняется. Кривые пересекаются и внутри теплоизолятора без фольги возникает нелинейное распределение температуры, что говорит о наличии лучистого теплопереноса. При этом теплопроводность возрастает и нефольгированный Hanalon ухудшает свои теплоизолирующие свойства (кривая 3). Фольга же, отражая излучение, значительно уменьшает коэффициент теплопроводности и как бы возвращает потерянный тепловой поток (кривая 4).

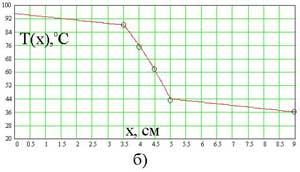

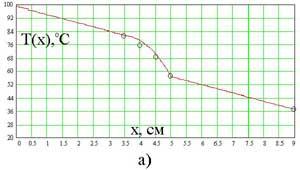

Из полученных экспериментальных данных была извлечена информация о коэффициентах поглощения излучения, а так же о теплопроводности ветонита. Эти данные были использованы для теоретического расчета профилей температур для экспериментальной сборки. Результаты представлены на рис. 4.


По нашему мнению совпадение расчетов и эксперимента представляется вполне приличным и не нуждается в комментариях. Отметим лишь, что результаты расчетов по предложенной упрощенной модели подтверждают основной результат эксперимента о наличии существенного вклада лучистого теплопереноса. Забегая вперед, отметим, что эксперимент показал, что покрытие теплоизолятора металлической фольгой уменьшает теплопередачу примерно в 2,5 раза. расчетная модель предсказывает более скромный выигрыш в мощности – в 2 раза. При этом нефольгированный теплоизолирующий слой имеет эффективную теплопроводность порядка 30% от теплопроводности бетона, тогда как фольгированный – на уровне 5%.

Выводы и рекомендации.

1. Разработана теоретическая модель переноса тепла внутри теплоизоляторов с учетом излучения.

2. Впервые экспериментально обнаружено и изучено влияние излучения на теплоперенос и свойства утеплителей. Обнаружен существенный вклад лучистого теплопереноса, позволяющий даже в случае кабельной системы теплого пола при перепаде температур в несколько десятков градусов экономить 5-25% тепла, а следовательно и электроэнергии при использовании современных фольгированных теплоизоляторов.

1  2  3  4
